LÍNEA DE PRESIÓN POR SELLADO ELASTOMÉRICO

imagen

El sistema Rieber es un sistema de junta o sello elastomérico totalmente integrado al tubo, el sello elastomérico tiene un interior metálico que es el que mantiene firme a la junta en su posición tanto con presión positiva como negativa.

Con este sistema se garantiza que la junta forme parte integral del tubo desde la fabricación hasta la instalación, evitando el maltrato del sello elastomérico por manipulación en obra.

El sistema Rieber ha sido usado con éxito desde hace años en países industrializados, en instalaciones sujetas a condiciones ambientales severas que abarcan desde temperaturas bajo cero a calor extremo.

Las juntas son altamente resistentes a la acción de los rayos UV, desgaste ambiental, y al ataque de un gran número de soluciones ácidas y alcalinas.

Las Tuberías con unión por sellado elastomérico (sistema Rieber) se usan en redes de: abastecimiento, captación, riego, tratamiento, conducción y distribución de agua y todo tipo de instalaciones a presión.

La tubería soporta presiones de trabajo desde 0.63 MPa hasta 1.60 MPa y se encuentra disponible en diámetros de: 50, 63, 75, 90, 110, 125, 140, 160, 200, 225, 250, 315, 355 y 400 mm.

Ventajas

  • Menor esfuerzo de ensamblaje. Incluso la tubería TUBOs PACIFICO con sello elastomérico Rieber de gran diámetro puede ensamblarse sin necesidad de herramientas o equipo especial. Lo único que se necesita es lubricar bien la zona del tubo que se va a insertar.
  • Posee una longitud nominal de 6 metros, es decir 6 m de tubería más la campana con sello elastomérico Rieber, brindando al instalador una mayor longitud de utilización.
  • El sistema Rieber ayuda a realizar instalaciones de forma rápida y segura, mejorando el rendimiento en la instalación de tuberías en obra.
  • La tubería con sello elastomérico (sistema Rieber) resiste a las presiones del sistema con un alto factor de seguridad. Gracias a la materia prima con que se produce, ésta posee un mayor módulo de elasticidad comparada con otras tuberías (plomo, cobre, asbesto, etc.), lo que le permite una alta resistencia a las sobrepresiones hidrostáticas por Golpe de Ariete y a los esfuerzos producidos por cargas externas del material de relleno, de tráfico y/o sísmicas.
  • No se produce en el material la corrosión galvánica y/o electrolítica, mucho menos la formación de depósitos o incrustaciones en las paredes interiores, esto facilita el paso del fluido al conservar inalterable la sección hidráulica.
  • Resisten el ataque de aguas con elementos químicos y/o productos químicos, gracias a la inercia química del compuesto de PVC y a los aditivos usados en la fabricación.
  • Producto de calidad garantizada, debido a que la fabricación se la realiza en maquinarias modernas y a los estrictos procedimientos de calidad seguidos de acuerdo a la Norma INEN 1373
TUBERÍAS A PRESIÓN POR SELLADO ELASTOMERICO (UNIÓN RIEBER U/R)
ESPESORES NOMINALES e (mm)
DIÁMETRO
NOMINAL
(mm)
PRESIÓN NOMINAL (Mpa) LONGITUD MÍNIMA
DE CAMPANA DE
ACUERDO A
NORMA NTE INEN
1330 (mm)
4
(580 PSI)
3,15
(457 PSI)
2,5
(363 PSI)
2
(290 PSI)
1,6
(232 PSI)
1,25
(181 PSI)
1
(145 PSI)
0,8
(116 PSI)
0,63
(91 PSI)
50 6,9 5,6 4,5 3,7 3,0 2,4 1,9 1,5 - -
63 8,7 7,0 5,7 4,7 3,8 3,0 2,4 2,0 1,5 39
75 10,3 8,4 6,8 5,6 4,5 3,6 2,9 2,3 1,8 41
90 12,4 10,1 8,2 6,7 5,4 4,3 3,5 2,8 2,2 43
110 15,2 12,3 10,0 8,1 6,6 5,2 4,2 3,4 2,7 46
125 17,2 14,0 11,4 9,3 7,5 6,0 4,8 3,9 3,1 49
140 19,3 15,7 12,7 10,4 8,4 6,7 5,4 4,3 3,4 51
150
160 22,1 17,9 14,5 11,9 9,6 7,6 6,2 5,0 3,9 54
180 24,8 20,1 16,4 13,3 10,8 8,6 6,9 5,6 4,4 57
200 27,6 22,4 18,2 14,8 12,0 9,5 7,7 6,2 4,9 60
225 - 25,2 20,5 16,7 13,5 10,7 8,7 7,0 5,5 64
250 - 28,0 22,7 18,5 15,0 11,9 9,6 7,8 6,1 67
315 - - 28,6 23,3 18,9 15,0 12,1 9,8 7,7 77
355 - - - 26,3 21,4 16,9 13,7 11,0 8,7 83
400 - - - 29,6 24,1 19,0 15,4 12,4 9,8 90
450 - - - - 27,1 21,4 17,3 14,0 11,1 97
500 - - - - 30,1 23,8 19,2 15,5 12,3 105
630 - - - - - 30,0 24,2 19,5 15,5 124

Accesorios con Sellado Elastomérico U/R

ADAPTADOR E/LARGO U/R

item mostrar detalles
Diámetros:
63mm
75mm
90mm
110mm
160mm
200mm
250mm
315mm
355mm
400mm

ADAPTADOR E/CORTO U/R

item mostrar detalles
Diámetros:
50mm
63mm
75mm
90mm
110mm
160mm
200mm
250mm
315mm
355mm
400mm

BRIDA LOCA U/R

item mostrar detalles
Diámetros:
63mm
75mm
90mm
110mm
125mm
140mm
160mm
200mm
250mm
315mm

CODO L/R U/R 45º(TERMOFORMADO)

item mostrar detalles
Diámetros:
50mm
63mm
75mm
90mm
110mm
160mm
200mm

CODO L/R U/R 90º(TERMOFORMADO)

item mostrar detalles
Diámetros:
50mm
63mm
75mm
90mm
110mm
160mm
200mm
250mm
315mm
355mm
400mm

CODO CORTO RADIO 90º(ENSAMBLADO) U/R

item mostrar detalles
Diámetros:
50mm hasta 200mm

TEE U/R

item mostrar detalles
Diámetros:
50mm
63mm
75mm
90mm
110mm
125mm
140mm
160mm
200mm
225mm
250mm
315mm
355mm
400mm

TEE REDUCTORA U/R

item mostrar detalles
Diámetros:
75x63
90x63
90x75
110x63
110x75
110x90
125x63
125x75
125x90
125x110
140x63
140x75
140x90
140x110
140x125
160x63
160x75
160x90
160x110
160x125
160x140
200x63
200x75
200x90
200x110
200x125
200x140
200x160

Tubería y accesorios con sellado Elastomérico

CODO CORTO RADIO 45º(ENSAMBLADO) U/R

item mostrar detalles
Diámetros:
50mm hasta 200mm

TAPÓN(ENSAMBLADO)

item mostrar detalles
Diámetros:
50mm hasta 200mm

REDUCTOR U/R(ENSAMBLADO)

item mostrar detalles
Diámetros:
50mm hasta 200mm

TEE(ENSAMBLADO)

item mostrar detalles
Diámetros:
50mm hasta 200mm

TEE REDUCTORA(ENSAMBLADO)

item mostrar detalles
Diámetros:
50mm hasta 200mm

UNIÓN DE REPARACIÓN CORTA Y LARGA U/R(TERMOFORMADO)

item mostrar detalles
Diámetros:
50mm hasta 200mm

CRUZ U/R(ENSAMBLADO)

item mostrar detalles
Diámetros:
50mm hasta 200mm

CRUZ REDUCTORA U/R(ENSAMBLADO)

item mostrar detalles
Diámetros:
50mm hasta 200mm

BRIDA U/R(ENSAMBLADO)

item mostrar detalles
Diámetros:
50mm hasta 200mm

CODO L/R 11 1/4º U/R

item mostrar detalles
Diámetros:
50mm
63mm
75mm
90mm
110mm
160mm
200mm

Tubería Poliéster Reforzado con Fibra de Vidrio (PRFV)

foto-tuberia-nuevo-producto

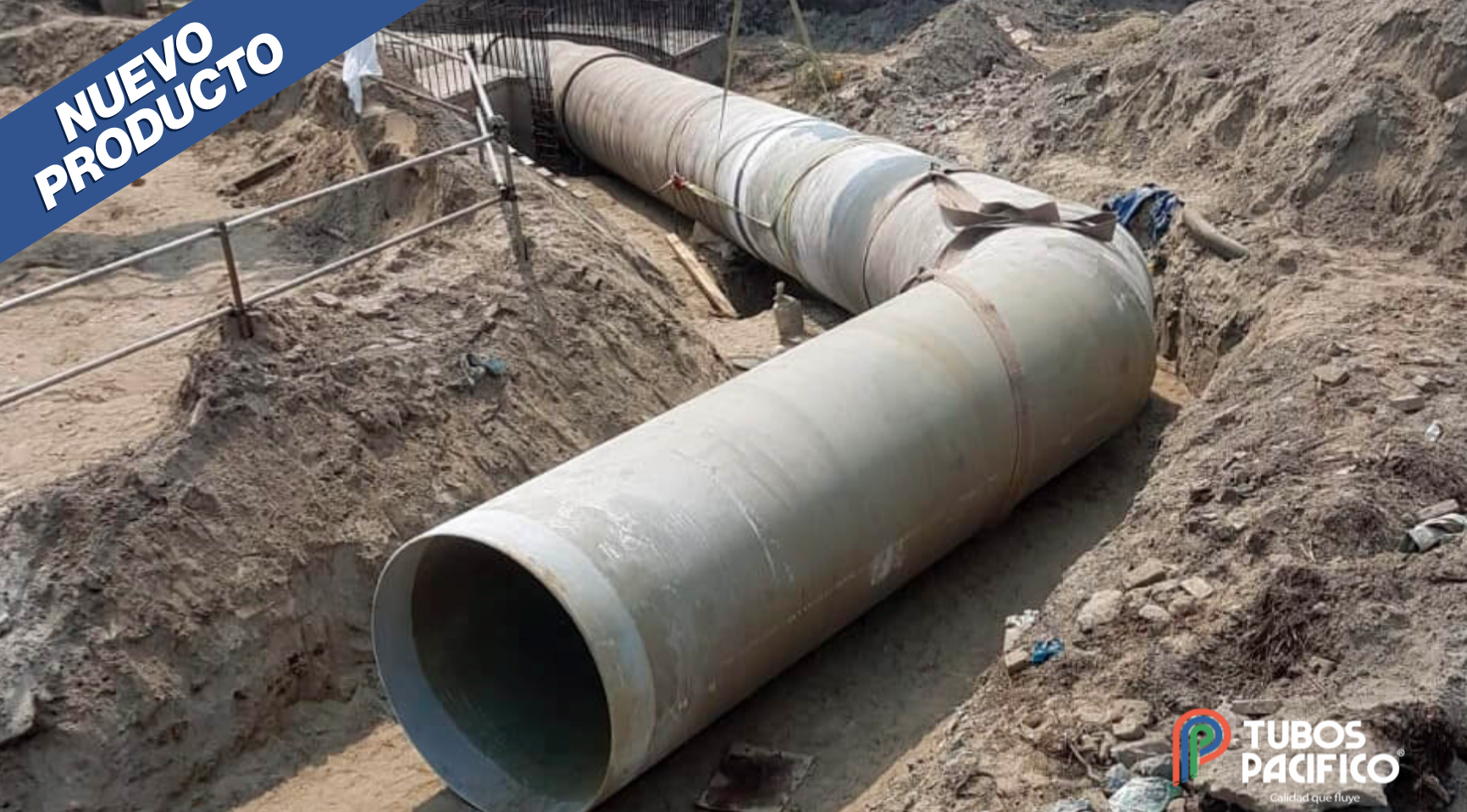

Para el año 2020, Tubos Pacifico lanzará al mercado Ecuatoriano la Tubería Poliéster Reforzada con Fibra de Vidrio o por sus siglas PRFV, completando así su portafolio de productos.

1. Generalidades

La utilización de tuberías plásticas para el transporte de fluidos ha venido a suponer una mejora en muchas de las características que los sistemas de conducción de agua debieran cumplir, ofreciendo así una mejora en el servicio y en el nivel de vida.

Los tubos de PRFV están constituidos por distintas capas o componentes cada uno con una función específica, pero que en el total confieren unas magníficas prestaciones a los tubos y accesorios. Las materias primas básicas que se utilizan en la fabricación de las tuberías de PRFV son: resina de poliéster insaturado, fibras de vidrio y cargas inertes.

En el proceso de fabricación del tubo, la resina de poliéster solidifica formando enlaces químicos tridimensionales. Por ello, él PRFV es un plástico termoestable, que conserva su estabilidad dimensional en un medio caliente.

2. Propiedades y Ventajas Principales

Resistentes a la corrosión

  • Larga vida útil.
  • No necesita revestimientos, recubrimientos, protección catódica u otros medios de protección contra la corrosión
  • Bajos costo de mantenimiento.

Alta resistencia mecánica

  • Resistencia a altas presiones.
  • Resistencia a la abrasión.

Superficie Interior Lisa

  • Bajas pérdidas por rozamiento suponen menores exigencias de energía de bombeo y menores costos operativos.
  • Una menor acumulación de lodos ayuda a reducir los costes de limpieza.

Ligereza

  • Bajas pérdidas por rozamiento suponen menores exigencias de energía de bombeo y menores costos operativos.
  • Una menor acumulación de lodos ayuda a reducir los costes de limpieza.

Compatibilidad con otro tipo de materiales

Existen soluciones fiables para unir las tuberías de PRFV con tu- berías de otros materiales ya sea para realizar rehabilitaciones, reparaciones o sustituciones de tubos en mal estado. Las juntas mecánicas o conexiones embridadas son las más utilizadas.

3. Aplicaciones

Una ventaja sobre los materiales tradicionales es que las tuberías de PRFV se distinguen por su larga vida útil y reducidos costos de operación y sobre todo mantenimiento. Por ello, se están utilizando ampliamente en:

  • Conducciones y redes de distribución de agua potable.
  • Conducciones y redes de riego.
  • Conducciones y redes de saneamiento.
  • Colectores e impulsiones de aguas residuales.
  • Colectores para aguas pluviales
  • Colectores para estaciones desaladoras.
  • Colectores para estaciones depuradoras.
  • Tuberías de carga de centrales hidroeléctricas.
  • Emisarios submarinos, tomas de agua de mar y sistemas de refrigeración.
  • Sistemas de alimentación, circulación y evacuación de agua en centrales eléctricas
  • Aplicaciones industriales.
  • Campos petroleros.
  • Puede transportar químicos

4. Especificaciones de Producto

Las tuberías PRFV se puede elaborar con las presiones: 0.1MPA (si se requiere para flujo libre), 0.6MPA, 1MPA, 1.2MPA, 1.6MPA y 2MPA.

Las rigideces nominales, SN, son: 2000, 2500, 4000, 5000, 8000 y 10000 N/m2, sin embargo, los valores más comunes son: SN2500, SN5000 y SN10000.

Se puede fabricar en las longitudes de 6 y 12 metros.

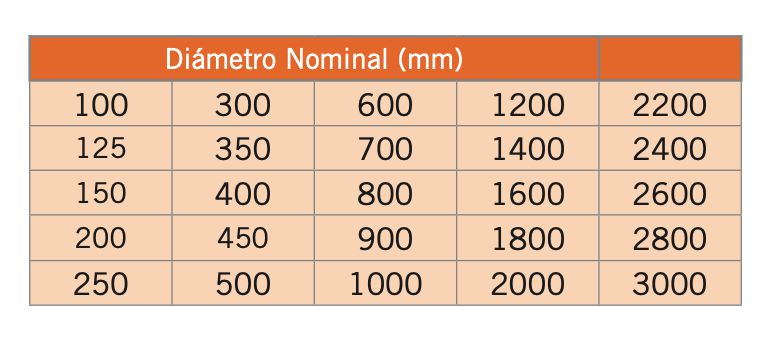

Diámetros disponibles:
